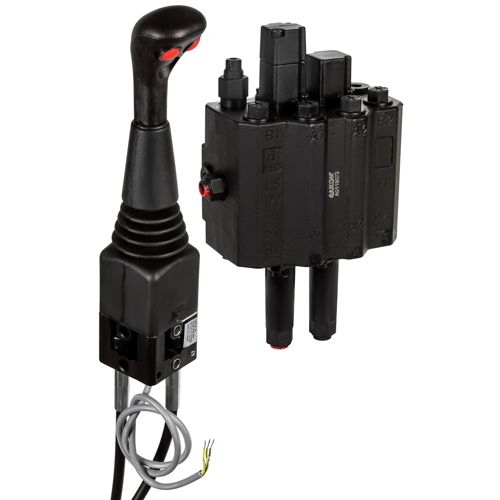

LASTARPAKET FRONTLASTARE 90L OP+2M KABEL+JOYSTICK

Antal:

Lägg i kundvagnen

Lägg i kundvagnen

• Info
• Lagerstatus

  ArtikelnummerNV452SETOP

  Tillverkare

  EgenskaperTyp: 2 sektioner
  Arbetstryck: 250 bar


  Teknisk specifikation:
  - kabelstyrt lastarpaket för frontlastare

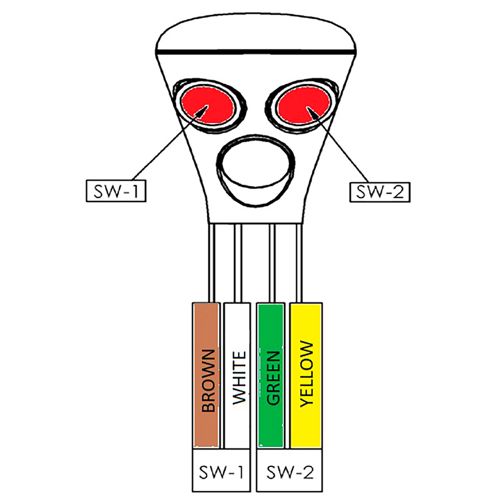

  - innehåller joystick med 2 brytare och lås, 2 m kablar och serienippel
  - rundpumpande
  - ställbar säkerhetsventil
  - 2-sektioner (flytläge i ena, 4 positioner)
  - arbetstryck 250 bar
  - flöde 90 l/min

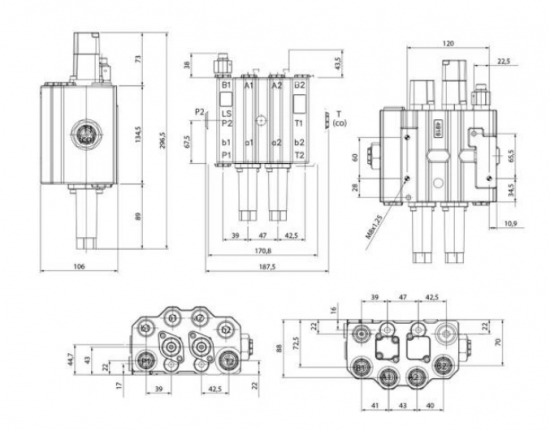

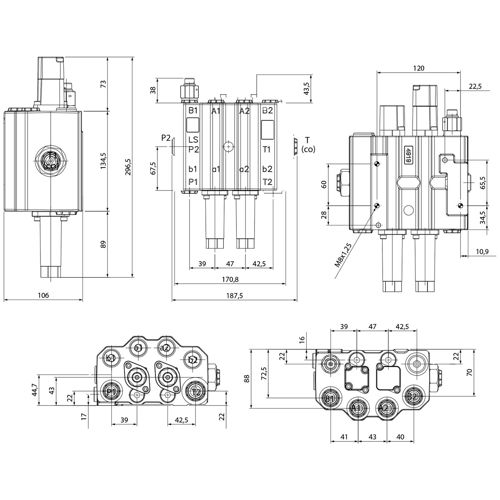

  - P1/P2/T1-port G 1/2"
  - A/B-arbetsport G 1/2"
  - T2/T(CO)-port G 3/4"

  Lämpliga kablar finns i relaterade produkter.
  Andra längder finns att köpa till.




  Monteringsanvisning NV452SETOP / NV452SETLS

  Rekommenderad hydrauloljetemperatur -20 till +90⁰C.

  Rekommenderad oljerenhetsklass 20/18/15 ISO4406.

  Antal arbets-spindlar 2st

  Flytfunktion med låsläge för arbets-spindel 1.

  Maxflöde 90ltr/min

  Max arbetstryck 250bar

  Rörelser:

  När man drar joysticken mot sig höjer sig lastaren.

  Genom att skjuta joysticken från sig sänker sig lastaren.

  Genom att skjuta joysticken längst fram låses den i flytläget, vilket gör att lastaren kan anpassa sig till markens konturer.

  Vid manövrering åt vänster tippas skopan nedåt.

  Vid manövrering åt höger vinklas skopan uppåt.

  Mekanisk montering:

  Montera ventilpaketet ordentligt, så att det inte rör sig eller lossnar.

  Montera joysticken ordentligt på en ergonomiskt bra plats, så den är enkel, säker och ergonomisk att använda.

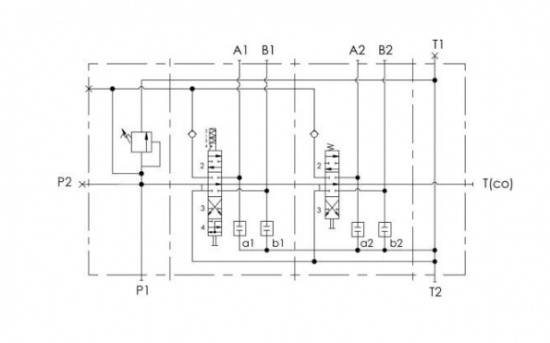

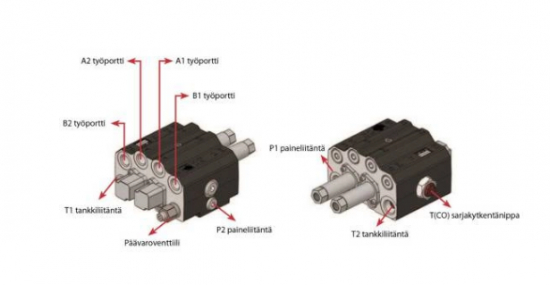

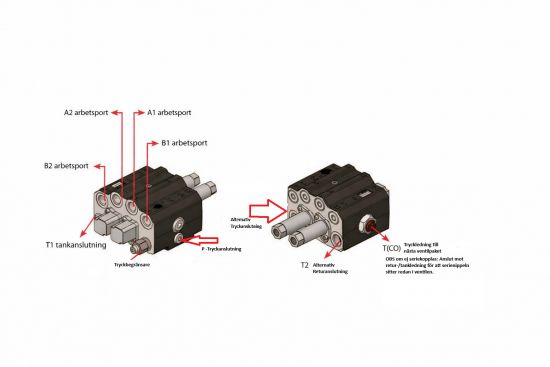

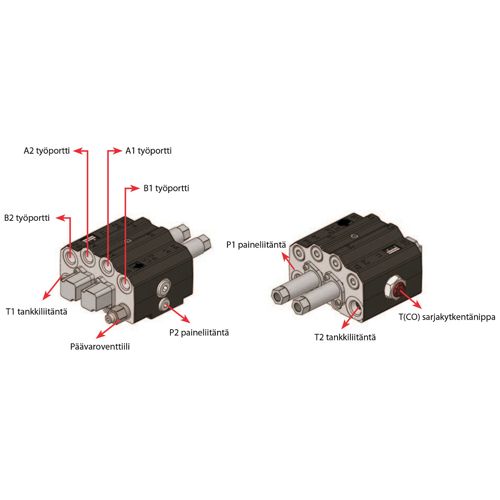

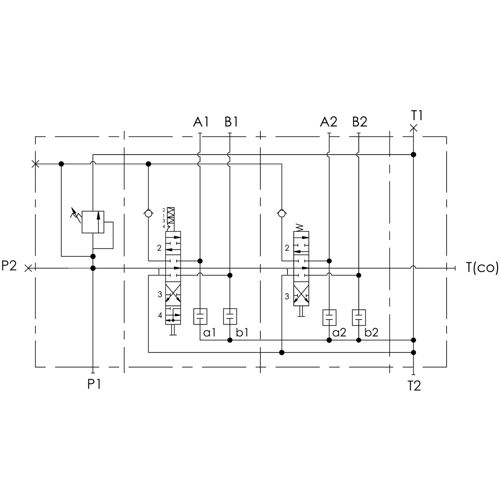

  Hydraulisk inkoppling:

  A1 Kopplas till lastare lyft. B1 Kopplas till lastare sänk.

  A2 Kopplas till vinkla upp skopan. B2 Kopplas till tippa skopan.

  T2 eller T1 ansluts till tankledningen/retur.

  T(CO) är en seriell port med en föransluten serie-nippel i OP-modellen. Här kopplas tryckledningen som går vidare till traktorns ordinarie hydraul-ventilpaket.

  Om det inte kommer att anslutas ytterligare en hydraul-ventil efter denna lastarventil, ska serieporten T(CO) också anslutas till tankledningen.

  P1/P2 tryckledning (tryckinlopp), här ansluts tryckledningen från hydraul-pumpen.

  LS-modellen har ingen seriell nippel, men en tankledning.

  (LS-ledningen (endast i den lastkännande LS-modellen) är ansluten till maskinens egen LS-krets.
